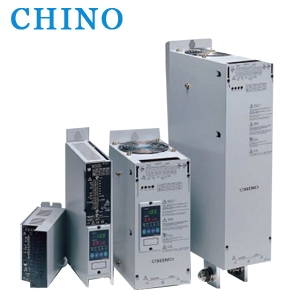

JU系列 單相晶閘管調整器
JU系列是小形、輕量、可高密度安裝的單相晶閘管調整器?？刂品绞接邢辔豢刂坪瓦^零觸發的分頻控制2種方式?？梢愿鶕?jù)外部接點的控制方式進行切換。
-
簡潔一體的外形構造
狹窄寬度可進行高密度的安裝。 -
充實的選件機能
選件配備加熱絲斷線報警和電流限制功能。 -
可以進行相位/分周控制方式的切換
-
分周控制方式
根據ΔΣ変調方式的采用進行每1次循環的控制，可以細致控制高次諧波度。 -
備有設定單元（選件）
各種設定值和電壓、電流、功率的表示，可以變更反饋方式
-
裝備多彩的保護機能
負荷電路短路時速熔保險絲熔斷，過電流時觸發保護晶閘管素子。風扇冷卻裝備機種是讓散熱板溫度異常時發出警報，讓輸出停止。
-
標準配備自我診斷功能
能夠診斷運行異常，晶閘管素子異常，電源異常。
規格
|
相數
|
單相
|
|
額定電流
|
10、20、30、50、75、100、150、200、250、300、400、500、750、1000A（一種指定）
|
|
額定電壓
|
100、110、120、200、220、240、380、400、440V AC（一種指定）
|
|
額定頻率
|
50/60Hz(自動切換)
|
|
允許頻率變動
|
額定頻率的±2Hz（性能保證范圍是±1Hz）
|
|
使用溫度范圍
|
－10～55℃（性能保證范圍是0～50℃）
|
|
輸入信號
|
4～20mADC（內部抵抗100Ω）、1～5VDC（內部抵抗25kΩ）、ON-OFF接點信號、抵抗信號（10kΩ、手動使用）端子切換
|
|
輸出范圍
|
額定電壓的0～98％
|
|
最小負荷電流
|
0.5A以上（額定電壓的98％輸出時）
|
|
適用負荷
|
抵抗負荷、誘導負荷（變壓器一次側控制，相位控制）
|
|
輸出控制方式
|
相位控制／分頻控制（根據機種有切換可能）
|
|
過電流保護
|
晶體管門電流關斷
（額定電流的120％以上，CT內藏或外置時） |
|
冷卻方式
|
額定電流150A以下自然冷卻、200A以上裝備冷卻風扇
|
|
其他功能
|
軟啟動、軟上升、下降（1～20秒可変）
瞬停恢復時軟啟動 |
|
外形尺寸
|
H150×W 70×D165mm（10A、20A使用的場合）
H352×W 60×D190mm（30A～75A使用的場合） H325×W128×D190mm（100A～250A使用的場合） H495×W128×D230mm（300A～500A使用的場合） H495×W260×D350mm（750A、1000A使用的場合） |
|
質量
|
10A、20A形 約2.0kg、
30A～75A形 約3.0kg、 100A～250A形 約7kg、 300A～500A 約12kg、 750A、1000A 約35kg |
